NPT 3/4”-14 weldolet pro 2.5” nebo větší potrubí a nádrže - WOL-34NL
Popis
Rheonics Příslušenství WOL-34NL je NPT weldolet používaný na 2.5” nebo větší trubky si instalace nádrží. Tento weldolet je navržen tak, aby zajistil, že Rheonics Snímací prvek SR-sensors je zcela ponořen do průtoku, což zajišťuje správné podmínky měření při použití tohoto typu instalace.
| TECHNICKÉ ÚDAJE | |
|---|---|
| Připojení snímače | NPT 3/4”-14 |
| Požadavek na instalaci | Svařování |
| Materiál | 316L |
| Maximální tlak | 500 bar (7500 psi) |
Proč používat tuto část?
-
Tato část se často používá pro senzor instalace sondy na potrubí nebo nádrži.
-
Komerčně dostupné weldolety nejsou příliš vhodné pro standardní 3/4“ NPT verzi SRV nebo SRD, protože mají tendenci vytvářet velkou mrtvou zónu kolem snímacího prvku, a proto poskytují nespolehlivá měření kvůli možnému znečištění/úsadám pronikajícím do snímacího prvku.
-
WOL-34NL je navržen se zkráceným závitem a výškou, ideální pro 3/4“ NPT verzi SRV a SRD.
-
Ucpání mezery ve standardním standardním NPT weldoletu (na obrázku níže zvýrazněno žlutě) ovlivňuje snímací prvek. To ovlivňuje přesnost a stabilitu měření.
Instrukce k instalaci
Instalace hustoměru nebo viskozimetru do potrubí.
Instalace hustoměru nebo viskozimetru do kulatého kolena.
Instalace hustoměru nebo viskozimetru do pravoúhlého kolena.
Instalace hustoměru nebo viskozimetru do nádrže.
-
Svařte podle ANSI/AWS Doporučený standard D10.4 pro trubky z austenitické nerezové oceli.
-
Vhodné pro SRV a SRD senzory.
-
Navařte 2.5” trubky/kolena popř větší.
-
Svařte stěny nádrže/nádoby/reaktoru.
Články podpory
SRV NPT: Přehled SRV NPT 3/4” - varianta, pokyny k instalaci, pokyny, zvláštní pokyny a dostupné příslušenství.
SRD NPT: Přehled SRD NPT 3/4” - varianta, pokyny k instalaci, pokyny, zvláštní pokyny a dostupné příslušenství.
Zákaznická instalace SRV NPT: Možnosti instalace a pokyny pro viskozimetr SRV s NPT 3/4” procesním připojením.
Stahujte soubory

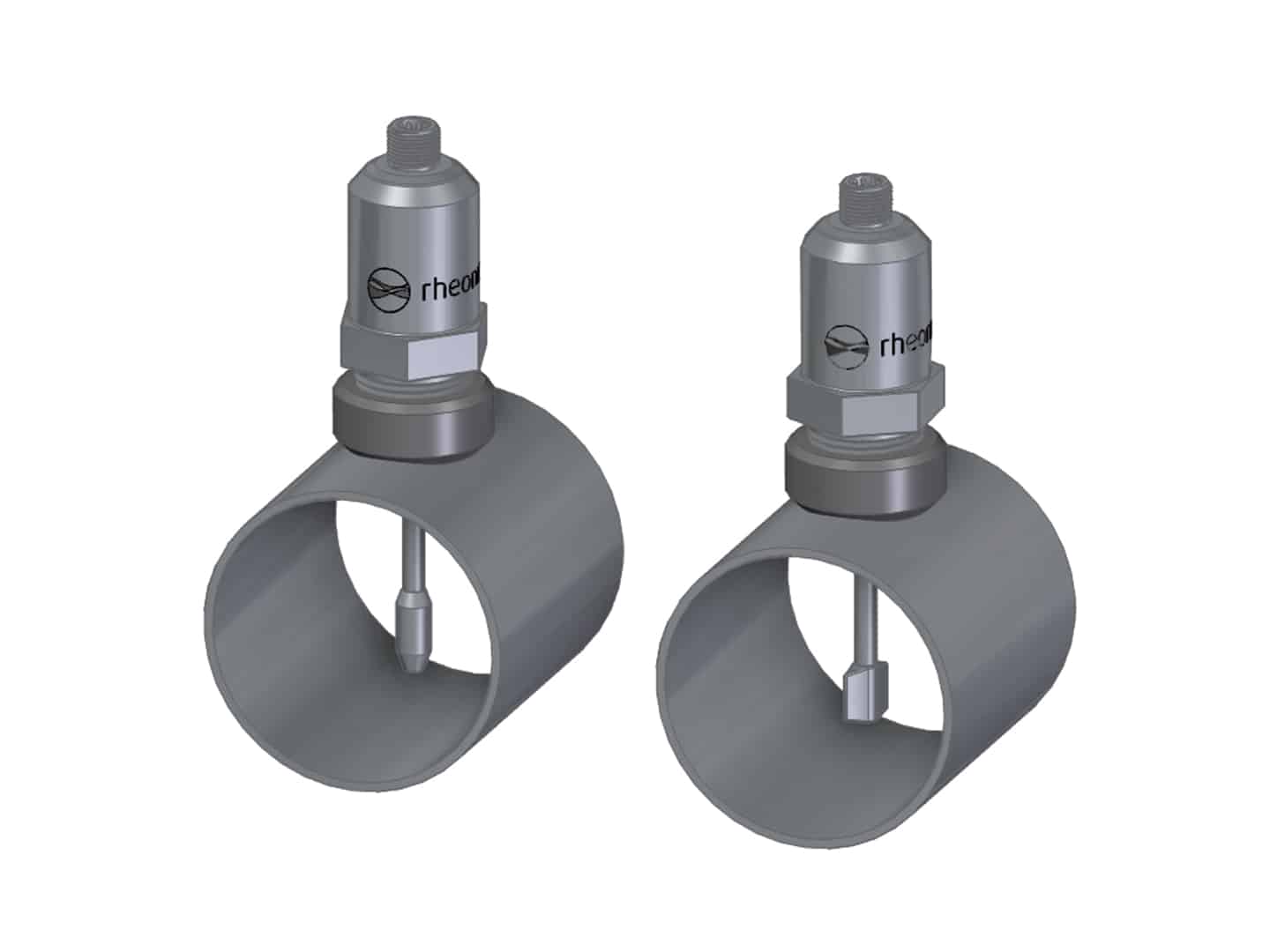

Výkres (dwg. a pdf.) WOL-34NL a CAD modely (stp.) SRV a SRD NPT namontované na příslušenství.
Výkres (dwg. a pdf.) a CAD model (stp.) SRV a SRD NPT namontovaný v koleni s WOL-34NL.
Výkres (dwg. a pdf.) a CAD model (stp.) SRV a SRD NPT namontované v pravoúhlém koleni s WOL-34NL.
Výkres (dwg. a pdf.) a CAD model (stp.) SRV a SRD NPT namontovaného v nádrži s WOL-34NL.
kompatibilní s
| Senzor | Název | Varianta |
|---|---|---|
 | SRV - Inline Viscosity Meter | NPT 3/4” - 14 |
 | SRD - Inline hustoměr a viskozita | NPT 3/4” - 14 |
