Ochranné pouzdro pro SRV Long zaváděcí sondu (-x5) - SFP-SRX
Popis

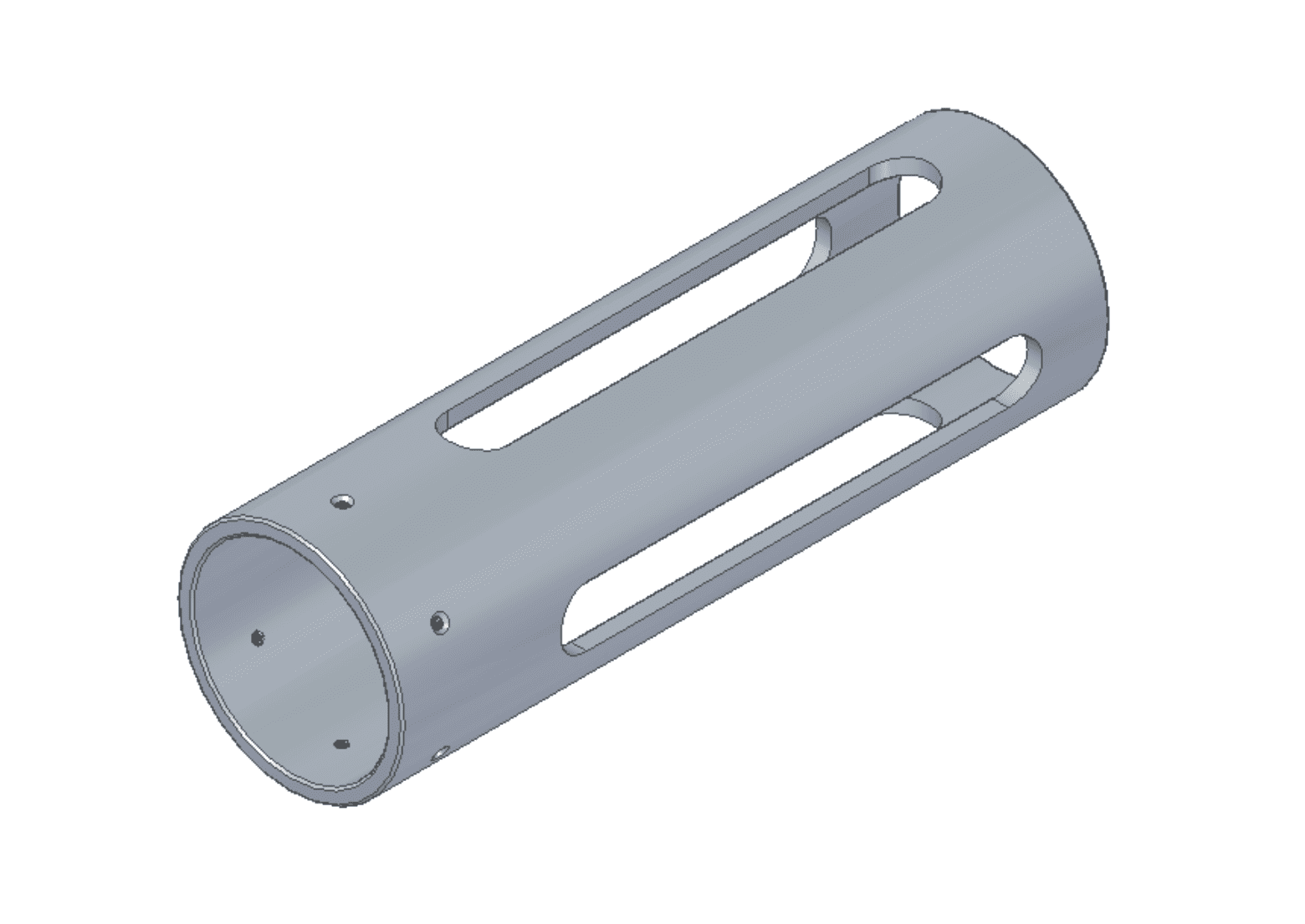

Rheonics Je použito příslušenství SFP-SRX chránit ο inline viskozimetr Varianta dlouhé zaváděcí sondy SRV (-X5) v tekutině s velkými částicemi, které mohou zasáhnout snímací prvek a způsobit potenciální škody.
| TECHNICKÉ ÚDAJE | |
|---|---|
| Kompatibilita | SRV-X5 |
| Včetně montážních dílů | Šest bezhlavého stavěcího šroubu M2 Inbusový klíč pro šrouby M2 |
| Materiál | 316L |
Proč používat tuto část?
- Užitečné instalační řešení pro směšovací nádrže nebo rotující nádoby s velkými částicemi nebo vysokými silami kapaliny.
- Adaptér chrání snímací prvek a přitom neovlivňuje snímací plochu potřebnou pro měření.
Instrukce k instalaci
Krok 1:
Vložte příslušenství SFP-SRX do snímacího konce SRV-X5.

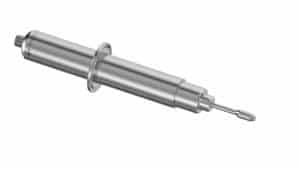

SRV-X5 je přizpůsobitelný na délku a procesní připojení.
Krok 2:
Zašroubujte stavěcí šrouby M2 do zásuvky M2 pomocí klíče s vnitřním šestihranem a upevněte příslušenství na sondu.
Závitem ve směru hodinových ručiček šroub utáhnete a proti směru hodinových ručiček jej povolíte.
Opakujte tento krok pro každý ze šesti stavěcích šroubů M2.
Krok 3:

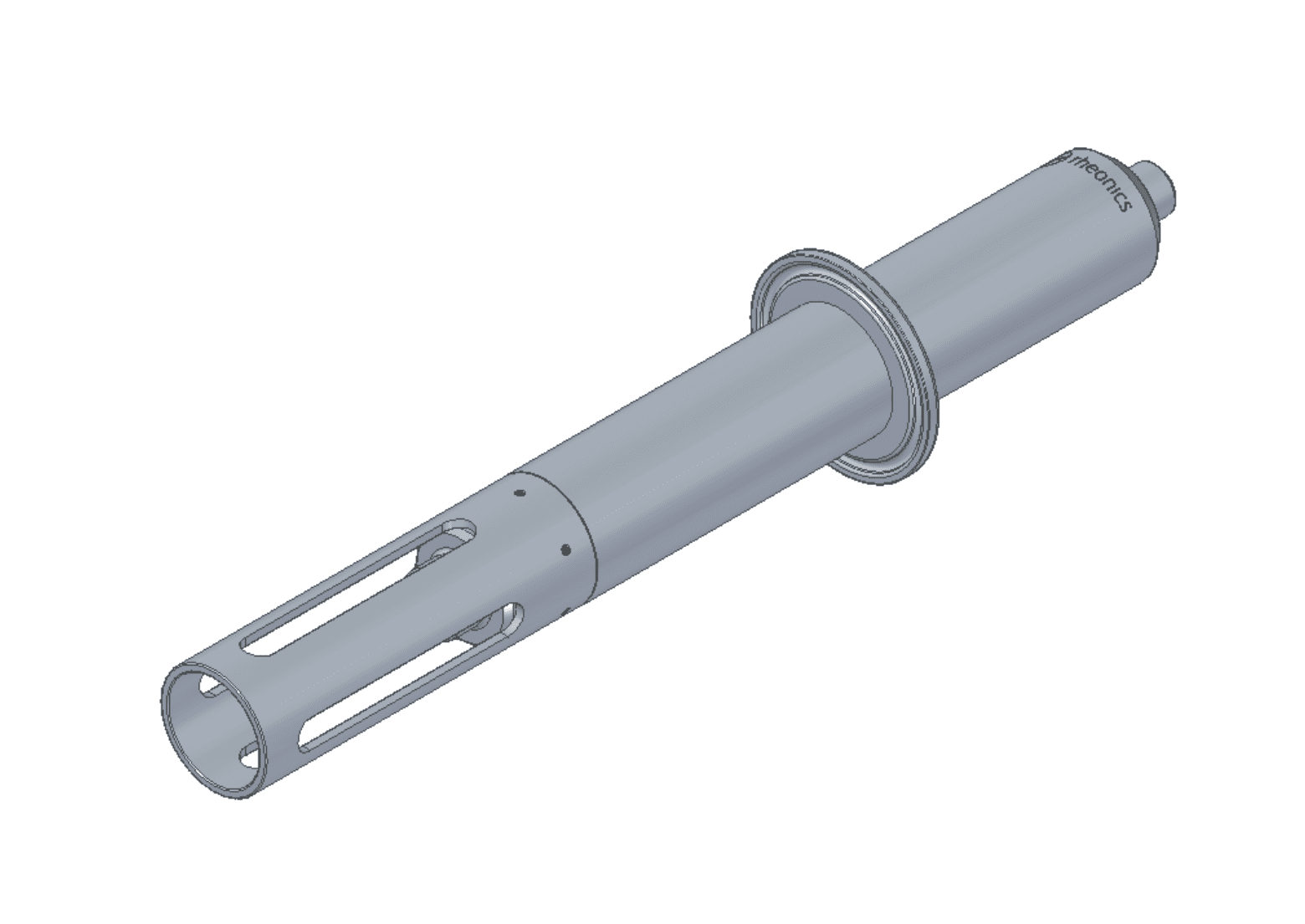

Vaše sonda snímače je připravena k instalaci inline, ujistěte se, že je snímací prvek ponořen v kapalině, aby nedošlo k mrtvým zónám.
Stahujte soubory

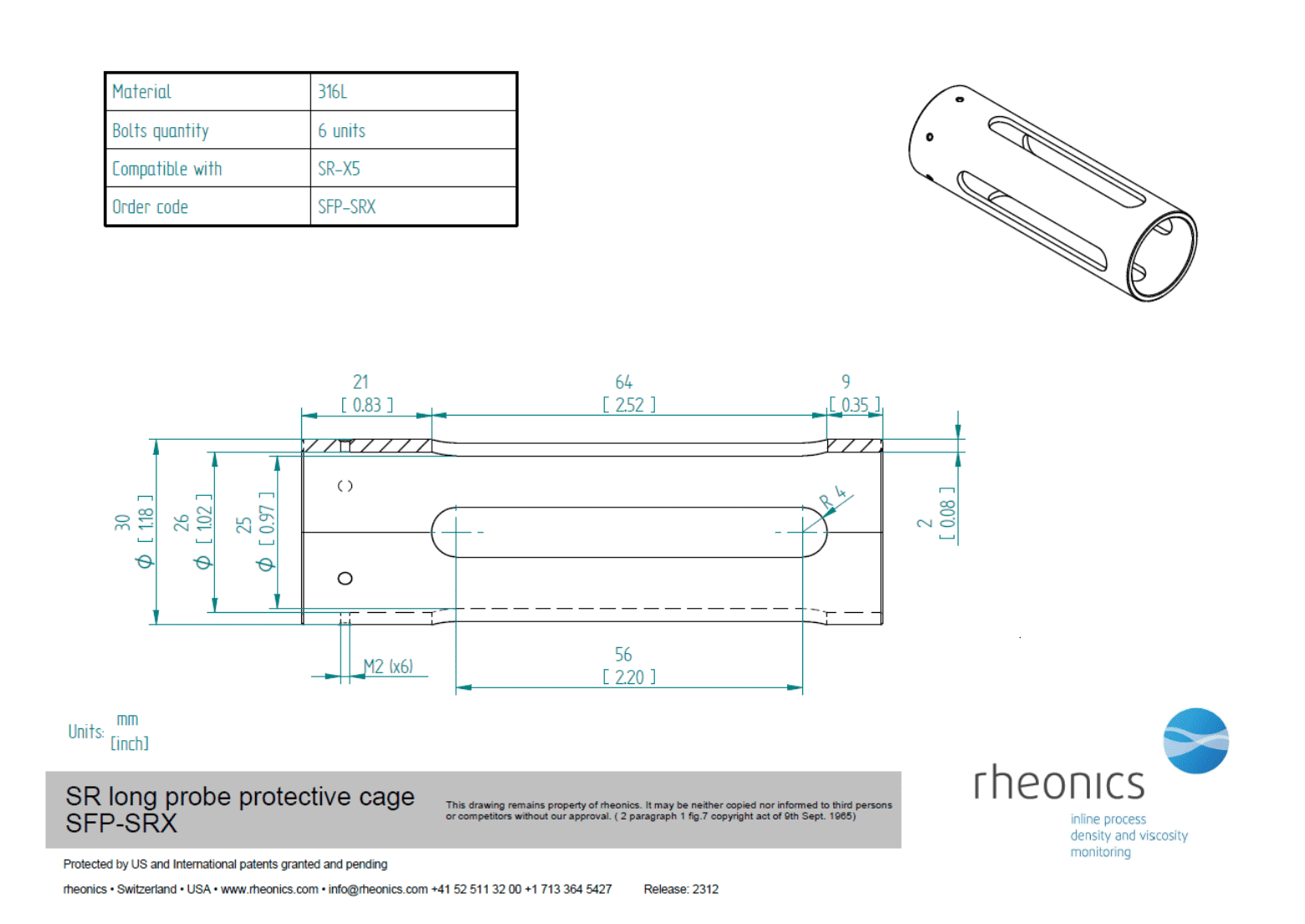

Výkres (dwg. a pdf.) SFP-SRX a CAD modely (stp.) zaváděcí sondy SRV Long sestavené s příslušenstvím.
Kompatibilní s produkty
| Senzor | Jméno | Varianta |
|---|---|---|
 | SRV - Inline Viscosity Meter | Dlouhá zaváděcí sonda - X5 |
